Gantry Crane Multipurpose

Il-krejn gantry b'ħafna għanijiet huwa tagħmir ta 'rfigħ heavy-duty b'firxa wiesgħa ta' applikazzjonijiet u jista 'jintuża f'diversi sitwazzjonijiet industrijali u ta' kostruzzjoni. Firxa tal-kapaċità tal-ġarr: 1 tunnellata - 500 tunnellata (jistgħu jiġu personalizzati skont il-ħtiġijiet tal-klijent)



L-ewwel, din is-serje tal-krejn gantry għandha kapaċità ta 'ġarr eċċellenti u tista' tadatta għal diversi ħtiġijiet ta 'rfigħ tal-merkanzija f'xenarji industrijali u ta' kostruzzjoni differenti. It-tagħmir jadotta disinn avvanzat ta 'inġinerija u teknoloġija ta' kalkolu strutturali biex jiżgura prestazzjoni stabbli li ġġorr it-tagħbija sal-limitu massimu. Mgħammar b'sistemi ta 'sikurezza multipli, inkluż protezzjoni ta' tagħbija żejda, swiċċijiet tal-limitu, apparati ta 'waqfien ta' emerġenza, eċċ., biex jiżguraw is-sigurtà u l-affidabbiltà tal-operazzjonijiet tal-irfigħ. Uża azzar b'saħħa għolja u teknoloġija avvanzata tal-iwweldjar biex tiżgura s-sodezza u d-durabilità tal-istruttura tat-tagħmir. Il-krejnijiet gantry għandhom firxa wiesgħa ta 'kapaċità ta' ġarr u huma adattati għall-irfigħ ta 'oġġetti ħfief għal tqal biex jissodisfaw il-ħtiġijiet ta' industriji u proċessi differenti. Mgħammra b'sistema avvanzata ta 'kontroll elettriku, tista' tikseb operazzjonijiet ta 'rfigħ u qsim bla xkiel, ittejjeb l-eżattezza u l-effiċjenza tal-operazzjonijiet. Kapaċità u dimensjonijiet personalizzati li jifilħu t-tagħbija jistgħu jiġu pprovduti abbażi tal-ħtiġijiet speċifiċi tal-klijent biex jissodisfaw rekwiżiti speċjali ta 'inġinerija.



Barra minn hekk, is-sistema ta 'kontroll tal-krejn gantry hija parti ewlenija tat-tagħmir. Huwa responsabbli għall-kontroll preċiż tal-boom, l-irfigħ, il-moviment laterali u movimenti oħra biex jiżgura operazzjonijiet sikuri u effiċjenti ta 'rfigħ tal-merkanzija. Sistema ta 'kontroll elettriku: PLC (Kontrollur Loġiku Programmabbli): Użat biex tikkontrolla u tikkoordina b'mod loġiku diversi azzjonijiet biex jinkiseb kontroll preċiż tal-ispreader. Sensor: Tissorvelja l-istatus tat-tagħmir, bħal pożizzjoni, tagħbija, veloċità, eċċ., Biex tikseb monitoraġġ f'ħin reali u feedback tal-operat tat-tagħmir. Operazzjoni console:

Joystick jew buttuna: Għal tħaddim manwali, inkluż irfigħ, traversing, rotazzjoni u funzjonijiet oħra. Touch screen jew wiri: Jipprovdi interface intuwittiv biex juri l-istatus tat-tagħmir, informazzjoni dwar l-allarm, eċċ., u jappoġġja lill-operaturi biex jagħmlu settings u aġġustamenti. Sistema ta 'kontroll mill-bogħod: Kontrollur mill-bogħod: Użat biex tirrealizza l-operat mill-bogħod tal-krejn tal-gantry biex ittejjeb il-flessibilità u s-sigurtà tal-kontroll. Sistema ta 'enerġija: Mutur elettriku: imexxi diversi movimenti tal-krejn gantry, bħal rfigħ, moviment laterali, eċċ Konvertitur tal-frekwenza: użat biex jaġġusta l-veloċità tal-mutur biex jinkiseb kontroll preċiż tal-moviment. Apparat ta 'protezzjoni tas-sigurtà: Protezzjoni ta' tagħbija żejda: Prevenixxi l-kapaċità ta 'ġarr tat-tagħmir minn tħaddim ta' tagħbija żejda. Swiċċ tal-limitu: Illimita l-moviment tat-tagħmir fil-medda speċifikata biex tevita ħabta aċċidentali u sorpass. Apparat ta 'waqfien ta' emerġenza: Immedjatament iwaqqaf il-moviment tat-tagħmir f'emerġenza biex jiżgura s-sigurtà tal-persunal u t-tagħmir. Sistema ta 'komunikazzjoni: Komunikazzjoni tan-netwerk: Użat għat-trażmissjoni tad-dejta u komunikazzjoni ma' apparati jew sistemi ta 'monitoraġġ oħra. Sistema dijanjostika: Dijanjosi tal-ħsarat: Issib awtomatikament ħsarat waqt it-tħaddim tat-tagħmir u tipprovdi kodiċijiet ta 'ħsara u informazzjoni dwar l-allarm biex tiffaċilita l-manutenzjoni u t-tiswija f'waqtha. Sistema ta 'ġestjoni tal-konsum tal-enerġija: Miżuri li jiffrankaw l-enerġija: Naqqas il-konsum tal-enerġija tat-tagħmir u ttejjeb l-effiċjenza operattiva tat-tagħmir permezz ta' bidu u waqfien skedat, irkupru tal-enerġija u metodi oħra.



Kollox ma 'kollox, dawn il-komponenti jaħdmu flimkien biex jiżguraw li l-krejn tal-gantry jista' jlesti l-kompiti tal-irfigħ tal-merkanzija b'mod sikur, preċiż u effiċjenti taħt diversi kundizzjonijiet tax-xogħol. Għandu jiġi nnutat li l-krejnijiet gantry minn manifatturi differenti jista 'jkollhom disinji u funzjonijiet ta' sistema ta 'kontroll differenti. L-utenti għandhom joperaw skont il-manwal tat-tħaddim u r-regolamenti tas-sikurezza pprovduti mill-manifattur meta jużawhom.



Il-krejn gantry multipurpose huwa tip ta 'tagħmir ta' rfigħ b'funzjonijiet operattivi multipli u adattabilità. Jista 'jintuża b'mod flessibbli f'diversi sitwazzjonijiet industrijali u ta' kostruzzjoni. Hawn huma xi dettalji komuni tal-prodott għal krejnijiet gantry multifunzjonali, li jistgħu jvarjaw skont il-manifattur u l-mudell:

1. Kapaċità tal-ġarr:

Firxa: Normalment minn ftit tunnellati għal mijiet ta 'tunnellati, il-kapaċità tal-ġarr speċifika tista' tiġi personalizzata skont il-ħtiġijiet tal-klijent.

2. Firxa ta' azzjoni:

Irfigħ: Il-krejn gantry jista 'jittella' vertikalment biex jadatta għall-irfigħ ta 'merkanzija ta' għoli differenti.

Traversing: Mgħammar b'funzjoni ta 'travers orizzontali, jista' jiċċaqlaq liberament fiż-żona tax-xogħol.

Rotazzjoni: Xi krejnijiet gantry għandhom funzjoni slew u jistgħu jduru fid-direzzjoni orizzontali biex jiksbu operazzjonijiet aktar flessibbli.

3. Metodu ta 'kontroll:

Kontroll manwali: Il-console tal-operazzjoni hija mgħammra b'joysticks, buttuni jew touch screens biex tirrealizza l-kontroll manwali ta 'diversi azzjonijiet.

Kontroll mill-bogħod: Xi mudelli jistgħu jiġu kkontrollati mill-bogħod permezz ta 'kontrollur mill-bogħod biex itejbu l-konvenjenza u s-sigurtà tal-operat.

4. Sistema tas-sigurtà:

Protezzjoni ta 'tagħbija żejda: Sistema ta' protezzjoni ta 'tagħbija eċċessiva inkorporata biex tiżgura li t-tagħmir jaħdem f'medda sikura.

Swiċċ tal-limitu: Swiċċ tal-limitu huwa pprovdut biex jipprevjeni li t-tagħmir jaqbeż il-medda speċifikata u jikkawża ħsara jew riskji għas-sigurtà.

Apparat ta 'waqfien ta' emerġenza: F'każ ta 'emerġenza, jista' jwaqqaf malajr diversi azzjonijiet biex jiżgura s-sigurtà tal-operaturi u t-tagħmir.

5. Sistema ta 'kontroll:

Kontroll PLC: Adotta kontrollur loġiku programmabbli avvanzat biex tikseb kontroll preċiż ta 'diversi funzjonijiet tat-tagħmir.

Teknoloġija tas-sensuri: Mgħammar b'varjetà ta 'sensors biex jimmonitorja l-istatus tat-tagħmir u jiżgura l-eżattezza u s-sigurtà tal-operazzjonijiet tal-irfigħ.

6. Disinn strutturali:

Materjali durabbli: Uża materjali strutturali ta 'saħħa għolja u reżistenti għall-korrużjoni biex tiżgura l-istabbiltà u d-durabilità tat-tagħmir taħt kundizzjonijiet ambjentali varji.

Disinn modulari: Xi krejnijiet gantry jadottaw disinn modulari biex jiffaċilitaw il-manutenzjoni u l-aġġornamenti.

7. Għażliet ta 'adattament:

Daqs u Forma: Il-krejnijiet gantry jistgħu jiġu personalizzati f'diversi daqsijiet u forom skont il-ħtiġijiet speċifiċi tal-klijenti.

Funzjonijiet addizzjonali: Diversi funzjonijiet addizzjonali huma fakultattivi, bħal diversi spreaders, klampi, tagħmir li jmejjel, eċċ., Biex jissodisfaw ħtiġijiet operattivi differenti.

8. Protezzjoni ambjentali u iffrankar tal-enerġija:

Ġestjoni tal-effiċjenza tal-enerġija: Xi mudelli jista 'jkollhom sistema ta' ġestjoni tal-effiċjenza tal-enerġija biex tnaqqas l-ispejjeż operattivi tat-tagħmir permezz ta 'kontroll raġonevoli tal-konsum tal-enerġija.





1.Manifattura:Fuq il-linji tal-produzzjoni tal-manifattura, krejnijiet gantry b'ħafna għanijiet jistgħu jintużaw biex jiċċaqilqu, jgħabbu, iħottu, u jpoġġu komponenti, prodotti jew materja prima mekkaniċi kbar. Il-versatilità tagħha tippermettilha tadatta għall-ħtiġijiet ta 'stadji differenti ta' produzzjoni.

2.Portijiet u Merkanzija:Il-krejnijiet gantry multifunzjonali jintużaw ħafna f'portijiet u ċentri ta 'loġistika għall-irfigħ ta' kontenituri, merkanzija bl-ingrossa u tqila. Il-funzjonijiet tat-traversa u tad-dawran tiegħu jagħmluha faċli biex timmaniġġa l-merkanzija f'pożizzjonijiet u direzzjonijiet differenti.

3.Siti tal-kostruzzjoni:Fuq is-siti tal-kostruzzjoni, krejnijiet gantry multifunzjonali jistgħu jintużaw biex jerfgħu, jaqsmu u jpoġġu materjali tal-bini bħal travi tal-azzar, komponenti tal-konkrit, eċċ. Jgħin biex itejjeb il-progress tal-bini u l-effiċjenza tal-kostruzzjoni.

4.Ċentri tal-ħażna u l-għażla:Krejnijiet gantry multifunzjonali użati f'ċentri ta 'magazzinaġġ u għażla jippermettu tqandil, stivar u għażla effiċjenti tal-merkanzija. Il-funzjoni trasversali tagħha tippermetti tħaddim flessibbli fi spazji limitati.

5.Impjanti tal-Ipproċessar tal-Metall u l-Azzar:Krejnijiet gantry versatili jistgħu jintużaw biex jiċċaqilqu u jimmaniġġjaw materjali tal-metall tqil bħal kolji tal-azzar, aluminju, eċċ. Il-kapaċità qawwija ta 'tagħbija u l-flessibilità tagħha jagħmluha ideali għall-industrija tal-ipproċessar tal-metall.

6.Enerġija u Industrija tal-Enerġija:Fi power stations u faċilitajiet ta 'produzzjoni ta' enerġija, krejnijiet gantry versatili jintużaw biex jimmaniġġjaw tagħmir tqil, pajpijiet u komponenti kbar. Il-kontroll preċiż tiegħu u l-kapaċità għolja li ġġorr it-tagħbija jiżguraw immaniġġjar sikur ta 'tagħmir importanti.

7.Il-manifattura tal-karozzi:Fil-fabbriki tal-manifattura tal-karozzi, krejnijiet gantry multi-funzjonali jistgħu jintużaw biex jittrasportaw partijiet tal-karozzi, korpi u assemblaġġi kompluti tal-vetturi. Il-funzjonijiet tat-traversa u tad-dawran tagħha jippermettulha tadatta għall-ħtiġijiet ta 'stazzjonijiet tax-xogħol differenti.

8.Ambjent speċjali:Taħt kundizzjonijiet ambjentali speċjali, bħal temperatura għolja, temperatura baxxa jew postijiet b'gassijiet korrużivi, xi krejnijiet gantry multifunzjonali jistgħu jkunu ddisinjati apposta biex jadattaw għal dawn il-kundizzjonijiet.







Dmir tax-Xogħol	A3 jew A5
Span	3-40
Provvista ta' enerġija	220v, 240,380v, 400v, 415v, 440v, 460v, 480v, 525v / 3P / 50hz, 60hz
Kontroll Vultaġġ	24v, 36v, 48v, 110v, 220v
Kapaċità	5T	10T	15T	20T
Veloċità tal-irfigħ (m/min)	8 jew 8/0.8	8 jew 8/0.8	3.5/0.75	3.5/0.75
	5/0.8	5/0.8	5/0.8	5/0.8
Veloċità twila tal-ivvjaġġar (m/min)	20/30	20/30	20/30	20/30









Q: minn liema materjal huwa magħmul il-krejn gantry multipurpose?

A: 1.Azzar: L-istruttura ewlenija ta 'krejnijiet gantry multi-funzjonali normalment tuża azzar ta' saħħa għolja, bħal azzar tal-karbonju jew azzar liga. Dawn l-azzar huma b'saħħithom biżżejjed biex jifilħu tagħbijiet tqal fl-operazzjonijiet ta 'rfigħ u huma relattivament durabbli f'varjetà ta' klima u kundizzjonijiet tax-xogħol.

2.Materjali tal-welding: Il-materjali tal-welding użati biex jgħaqqdu u jinbnew booms, kolonni, eċċ huma wkoll komponenti kritiċi. Materjali ta 'wweldjar ta' saħħa għolja ġeneralment jintgħażlu biex jiżguraw is-sodezza u d-durabilità tal-punti tal-iwweldjar.

3.Trattament ta 'kisi u kontra l-korrużjoni: Il-krejnijiet gantry ħafna drabi huma affettwati minn klima ħarxa, ambjent umdu jew midja korrużiva, għalhekk trattament ta' kisi jew kontra l-korrużjoni normalment isir fuq il-wiċċ biex ittejjeb ir-reżistenza għall-korrużjoni tat-tagħmir. Xi kisjiet komuni jinkludu kisi epossidiku jew galvanizzar bis-sħana.

4.Materjali tal-plastik bħal najlon u poliamide: F'xi partijiet speċifiċi, bħal taljoli, binarji jew uċuħ ta 'frizzjoni oħra, materjali tal-plastik ta' saħħa għolja bħal najlon jew poliamide jistgħu jintużaw biex inaqqsu l-frizzjoni, il-ħoss u jżidu l-ħajja tat-tagħmir.

5.Komponenti elettriċi: Komponenti elettriċi użati fis-sistemi ta 'kontroll normalment jużaw materjali standard ta' trab, reżistenti għall-ilma u reżistenti għall-korrużjoni biex jiżguraw l-affidabbiltà u l-istabbiltà tas-sistema elettrika.



Q: X'inhuma d-differenzi funzjonali bejn il-krejnijiet gantry u l-krejnijiet cantilever?

A: 1.Gantry Crane:

Struttura: Il-karatteristika ewlenija tal-krejn gantry hija l-istruttura tal-parentesi tagħha, li hija simili għall-forma ta 'bieb u tifrex fuq iż-żona tax-xogħol. Normalment tikkonsisti minn travi, kolonni u saqajn ta 'appoġġ.

Funzjoni: Il-krejnijiet gantry huma tipikament użati f'siti industrijali kbar, kemm fuq barra kif ukoll fuq ġewwa, u huma ddisinjati biex ikopru distanzi kbar, li jipprovdu pakkett tax-xogħol wiesa '. Jistgħu jintużaw għal ħidmiet bħal tagħbija u ħatt tal-merkanzija u li jiċċaqalqu partijiet tqal fl-impjanti tal-manifattura.

2.Jib Krejn:

Struttura: L-istruttura tal-krejn cantilever hija relattivament sempliċi, li tikkonsisti f'driegħ cantilever appoġġjat minn pilastru vertikali. Il-porzjon tal-cantilever tal-krejn tal-jib jista 'jiġi mdawwar, u jipprovdi flessibilità f'ċerta firxa.

Funzjoni: Il-krejnijiet Jib huma adattati għal żoni tax-xogħol relattivament żgħar, ġeneralment f'postijiet tax-xogħol jew fuq linji ta 'produzzjoni. Jistgħu jintużaw biex jiċċaqilqu l-oġġetti malajr u b'mod preċiż, speċjalment fi spazji ristretti.



Q: X'inhuma d-differenzi funzjonali bejn krejnijiet gantry u krejnijiet overhead?

A: 1. Differenzi strutturali:

Gantry Crane: Il-karatteristika ewlenija tal-gantry crane hija l-istruttura tal-parentesi tagħha, li hija forma ta 'bieb u tifrex fuq iż-żona tax-xogħol. Normalment tikkonsisti minn travi, kolonni u saqajn ta 'appoġġ.

Overhead Crane: Krejn overhead huwa biċċa tagħmir li jifrex fuq żona tax-xogħol, bit-travi tiegħu appoġġjati fuq mollijiet fuq kull naħa. It-travi tiegħu jistgħu jimxu tul il-mollijiet u huma ġeneralment mgħammra b'funzjonijiet ta 'rfigħ u traversing.

2.Xena applikabbli:

Gantry crane: Adattat għal siti industrijali kbar bħal portijiet u ċentri ta 'loġistika, kapaċi li jkopru distanzi kbar u jipprovdu firxa wiesgħa ta' xogħol.

Krejnijiet tal-pont: Użati komunement f'postijiet bħal linji ta 'produzzjoni industrijali, imħażen, u impjanti tal-manifattura biex jipprovdu ġestjoni effiċjenti tal-merkanzija vertikali u orizzontali.

3.Kif tiċċaqlaq:

Krejn gantry: L-istruttura tal-parentesi tagħha tippermetti li t-tagħmir kollu jimxi fuq l-art, li huwa adattat għal sitwazzjonijiet fejn il-pożizzjoni tax-xogħol teħtieġ li tinbidel ta 'spiss.

Krejn tal-pont: Normalment imwaħħal fuq il-limitu, il-moviment tar-raġġ jintuża biex iċċaqlaq l-oġġetti.

4.L-ambitu tax-xogħol:

Gantry Crane: Minħabba l-istruttura kbira tiegħu, jipprovdi firxa ta 'ħidma laterali akbar.

Krejn tal-pont: Adattat għal żoni tax-xogħol relattivament żgħar, il-firxa tal-moviment tagħha hija prinċipalment limitata mit-tul tar-raġġ.



Q: X'inhuma t-tipi ta 'krejnijiet gantry?

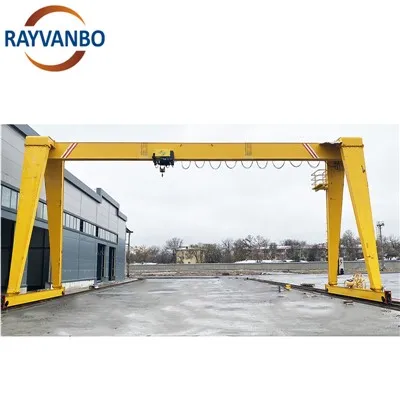

A: 1.Single Girder Gantry Crane:

Hemm travu wieħed biss, appoġġjat fuq kolonni fuq iż-żewġ naħat. Adattat għal ħidmiet ta 'tqandil relattivament ħfief u prezz baxx.

2.Double Girder Gantry Crane:

Hemm żewġ travi paralleli appoġġjati fuq kolonni fuq iż-żewġ naħat. Adattat għal kompiti ta 'rfigħ fuq skala kbira u għandu kapaċità ogħla ta' ġarr ta 'tagħbija.

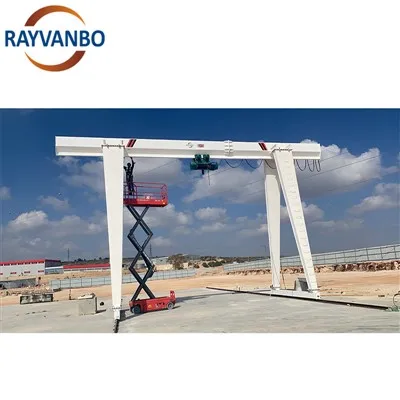

3.Kompletament Elettriku Gantry Krejn :

Uża sistema ta 'sewqan elettriku, inkluż irfigħ elettriku, traverse elettriku u funzjonijiet ta' moviment elettriku. Ittejjeb l-effiċjenza operattiva u l-eżattezza, adattata għal xenarji li jeħtieġu operazzjonijiet frekwenti u immaniġġjar preċiż.

4.Krejn Gantry Semi-Elettriku:

Xi funzjonijiet huma mmexxija bl-elettriku, bħal lift elettriku, filwaqt li oħrajn jistgħu jiġu kkontrollati manwalment. L-ispiża hija relattivament baxxa u adattata għal xi ħidmiet żgħar u ta 'daqs medju li jiċċaqilqu.

5.Rail Immuntat Gantry Krejn:

Installat fuq il-binarju, jista 'jivvjaġġa tul il-binarju u huwa adattat għal btieħi tal-kontejners u postijiet oħra. Għandu kapaċitajiet effiċjenti ta 'tagħbija u ħatt tal-kontejners.

6.Cantilever Gantry Crane:

Għandu struttura cantilevered li fiha travu fuq naħa waħda mdendel minn naħa waħda ta 'pilastru. Huwa adattat għal okkażjonijiet li jeħtieġu xogħol ta 'sospensjoni tal-ġenb u jipprovdi firxa ta' ħidma akbar.

7.Foldable Gantry Crane:

Karatteristiċi ta 'disinn li jintrewa għal trasport u ħażna faċli. Adattat għal sitwazzjonijiet fejn it-tagħmir jeħtieġ li jiġi mċaqlaq għal postijiet tax-xogħol differenti.



Q: X'inhi d-differenza bejn raġġ wieħed u raġġ doppju?

A: 1.Single Girder Gantry Crane:

Struttura: Il-krejn gantry b'raġġ wieħed għandu raġġ wieħed biss, li huwa appoġġjat fuq kolonni fuq iż-żewġ naħat.

Prosperità: Relattivament ħfief u adattat għal żoni tax-xogħol relattivament żgħar. L-ispiża hija baxxa u l-manutenzjoni hija relattivament sempliċi.

Applikazzjoni: Adattat għal ħidmiet ta 'immaniġġjar ta' daqs żgħir u medju, bħal manifattura ħafifa f'workshops.

2.Double Girder Gantry Crane:

Struttura: Il-krejn gantry b'raġġ doppju għandu żewġ travi paralleli appoġġjati fuq kolonni fuq iż-żewġ naħat biex jiffurmaw struttura ta 'pont stabbli.

Vantaġġi: Għandu kapaċità u stabbiltà ogħla ta 'tagħbija, u huwa adattat għal ħidmiet ta' rfigħ fuq skala kbira. Aktar flessibbli, li jippermetti moviment laterali usa '.

Applikazzjoni: Adattat għal manifattura tqila, ċentri ta 'loġistika kbar u postijiet fejn oġġetti kbar jeħtieġ li jiġu mmaniġġjati.
