Deskrizzjoni tal-Prodotti

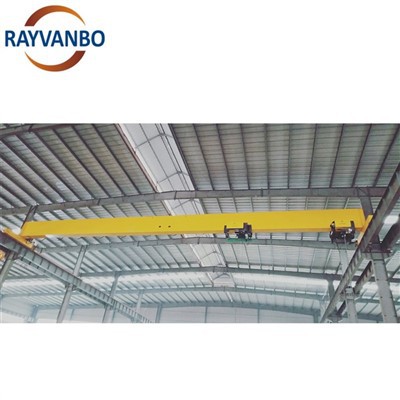

Il-krejnijiet ta' l-overhead tat-tip Ewropew ta'-trave wieħed huma tip speċjali ta' krejn ta'-travu wieħed. Huma jinkorporaw kunċetti u teknoloġiji tad-disinn tal-krejn overhead Ewropew, li joffru prestazzjoni ogħla u firxa usa 'ta' applikazzjonijiet. Meta mqabbla mal-krejnijiet overhead ta' travu wieħed-tradizzjonali, il-krejnijiet overhead Ewropej ta'-trave wieħed huma aktar kompatti, aktar flessibbli, u adattabbli għal varjetà ta' ambjenti tax-xogħol kumplessi.
Parametri
|
Kategorija tal-Parametru |
Parametru Speċifiku |
Deskrizzjoni / Medda Tipika |
|
Parametri Bażiċi |
Kapaċità ta 'rfigħ Rated |
1t, 2t, 3t, 5t, 10t, 16t, 20t, 32t, eċċ (Personalizzabbli għal kapaċitajiet ogħla) |
|
Klassi tad-Dazju (FEM/ISO) |
A3, A4, A5, A6 (Tindika l-intensità tal-użu u l-ispettru tat-tagħbija) |
|
|
Span |
7.5m ~ 20m jew akbar (Distanza bejn iċ-ċentru tar-roti tat-trakk tat-tarf) |
|
|
Għoli ta 'rfigħ |
6m, 9m, 12m, 18m, 24m, 30m, eċċ. (Distanza massima ċentru tal-ganċ għall-art) |
|
|
Provvista tal-Enerġija |
3-Fażi, 380V, 50Hz (Standard għaċ-Ċina) |
|
|
Parametri tal-veloċità |
Veloċità tal-irfigħ |
Standard: 2 ~ 20 m/min; Kontroll ta' veloċità jew frekwenza doppja-disponibbli |
|
Veloċità tal-Ivvjaġġar tat-Tròli |
Art-imħaddma: ~20 m/min; Remote/Kabina: ~30 m/min |
|
|
Veloċità tal-Vjaġġar tal-Pont |
Art-imħaddma: ~30 m/min; Remote/Kabina: ~45 m/min (Spiss frekwenza varjabbli) |
Dettalji tal-Prodott
1. Struttura tal-metall
Dan huwa l-iskeletru tal-krejn, li jappoġġja t-tagħmir u t-tagħbijiet kollha.
Raġġ ewlieni:It-tagħbija primarja-raġġ li ġġorr il-binarji fuq kull naħa tal-bini tal-fabbrika. Tipikament tutilizza struttura ottimizzata tal-kaxxa-raġġ (pjanċi tal-azzar iwweldjati), ikkaratterizzata minn piż ħafif, riġidità għolja, u deflessjoni minima. Ir-raġġ ewlieni ta 'krejn Ewropew huwa ottimizzat permezz ta' analiżi ta 'elementi finiti biex jimminimizza l-piż mejjet filwaqt li jżomm is-saħħa, u b'hekk inaqqas it-tagħbija fuq il-bini tal-fabbrika u jiffranka l-enerġija.
Tmiemġarr: Jinsabu f'kull tarf tar-raġġ prinċipali, jappoġġjaw ir-raġġ u huma mgħammra b'roti, li jippermettu lill-krejn jimxi lonġitudinali tul il-binarji tal-bini tal-fabbrika. Tipikament jutilizzaw struttura tal-azzar f'forma ta' kaxxa-jew kompost, imqabbda mar-raġġ prinċipali fiż-żewġt itruf b'boltijiet ta'-saħħa għolja, li jiżguraw struttura b'saħħitha.
2. Mekkaniżmu ta 'rfigħ
Dan huwa l-komponent ewlieni responsabbli għall-irfigħ u t-tnaqqis vertikali tat-tagħbija. Il-krejnijiet Ewropej prinċipalment jużaw paranki tal-ħabel tal-wajer elettriċi ta' prestazzjoni għolja-.
Parank elettriku tal-ħabel tal-wajer:Apparat ta' rfigħ integrat ħafna, li fih innifsu jikkonsisti minn:
Mutur ta 'rfigħ: Jipprovdi l-enerġija. Ħafna drabi mutur doppju-drive jew frekwenza varjabbli (VFD) għal tħaddim bla xkiel u kkontrollat.
Gearbox: Tnaqqas il-veloċità għolja tal-mutur għall-veloċità baxxa u t-torque għoli meħtieġa fil-ganċ.
Drum: Ir-rukkell li fuqu huwa mdawwar il-ħabel tal-wajer.
Hosit elettriku Kompatt, ħafif, baxx-storbju, klassi ta' protezzjoni għolja (eż., IP55), u estremament affidabbli.
Ħabel tal-wajer u Blokk tal-ganċ:L-element flessibbli li jġorr it-tagħbija. Il-blokka tal-ganċ tinkludi l-ganċ, ix-xwieġ u l-blokka t'isfel, ħafna drabi mgħammra b'lukkett tas-sigurtà biex tevita li t-tagħbija tiżloq.
3. Mekkaniżmi tal-Vjaġġar
Dawn is-sistemi jċaqalqu l-krejn u l-parank.
Ivvjaġġar tal-pont (Vjaġġ fit-tul):Il-mekkaniżmu li jmexxi l-krejn kollu tul it-tul tal-binarji tar-runway tal-bini.
Komponenti Ewlenin: Tipikament huwa mħaddem minn "Unitajiet ta' Drive Modulari" (spiss imsejħa "tliet-f'-wieħed" drives), li jintegraw il-mutur, il-brejk u l-gearbox f'unità waħda, kompatta, u ta' manutenzjoni-faċli.
Ivvjaġġar tat-Tròli (Vjaġġ Salib):Il-mekkaniżmu li jmexxi l-parank tul it-tul tal-girder prinċipali.
Komponenti Ewlenin: Fuq il-biċċa l-kbira tal-krejnijiet ta'-trave wieħed Ewropew, din hija parti integrali mill-unità tal-parank. Il-karru tal-ivvjaġġar tal-parank, li juża wkoll drives modulari, jimxi fuq il-flanġ tal-qiegħ tal-girder prinċipali.
4.Sistema Elettrika u ta' Kontroll
Dan huwa l-moħħ u s-sistema nervuża tal-krejn, li jidderieġi l-operazzjonijiet kollha.
QawwaProvvistaSistema
Sistema tal-Bar tal-Konduttur: Tipprovdi enerġija lill-krejn prinċipali u t-tròli. Dan huwa metodu ta 'provvista ta' enerġija sikur u affidabbli, li jissostitwixxi kejbils vojta skaduti.
Cable Reel/Drag Chain System: Tipprovdi enerġija lill-parank elettriku (trolley).
Sistema ta' Kontroll
Kabinett tal-Kontroll: Fih komponenti elettriċi bħal circuit breakers, kuntatturi, u protetturi ta 'tagħbija żejda.
PLC (Kontrollur Loġiku Programmabbli): Il-"moħħ" ta' krejnijiet Ewropej ta' livell għoli-, jipproċessa kmandi loġiċi għal kontroll preċiż u affidabbli u jipprovdi kapaċitajiet ta' dijanjosi ta' ħsarat.
Konvertitur tal-Frekwenza: Jikkontrolla l-veloċità tal-parank u l-muturi tat-tròli, li jippermetti startjar artab, waqfien artab, u regolazzjoni tal-veloċità mingħajr pass għal tħaddim bla xkiel u pożizzjonament preċiż.
Sigurtà u Apparat Operattiv
Operazzjoni: L-operazzjoni bbażata fuq l-art-hija l-mainstream, inklużi kontrolli remoti mingħajr fili u stazzjonijiet tal-buttuni bil-fili.
Swiċċijiet tal-limitu: Dawn jinkludu swiċċijiet tal-limitu tal-parank u limiti tal-ivvjaġġar tat-tròli u tat-tròli biex jipprevjenu moviment lil hinn mil-limiti sikuri. Limitatur ta 'Tagħbija Eċċessiva: Apparat tas-sigurtà tal-qalba li awtomatikament jaqta' l-operat meta t-tagħbija taqbeż il-valur nominali, u jipprevjeni inċidenti.
Sistema ta 'Prevenzjoni ta' Ħabtiet: Tipprevjeni ħabtiet bejn krejnijiet multipli fuq l-istess binarju.
Allarm Viżwali u Audible: Jipprovdi twissija qabel ma jiċċaqlaq il-krejn.
Vantaġġi tal-Prodotti
1. Struttura ħafifa, Iffrankar tal-Enerġija u Tnaqqis tal-Konsum
Dan mhux biss dwar it-tnaqqis tal-piż tat-tagħmir innifsu, iżda wkoll dwar l-ottimizzazzjoni sistematika tal-ispejjeż taċ-ċiklu tal-ħajja kollu tal-impjant.
Prinċipju tad-Disinn Ħfief: L-użu ta '-disinn megħjun mill-kompjuter (CAD/CAE) u analiżi ta' elementi finiti, kalkoli preċiżi tal-istress u distribuzzjoni ottimizzata tal-materjal jitwettqu fuq it-travi prinċipali u tat-tarf filwaqt li tiġi żgurata s-saħħa strutturali.
Għal impjanti ġodda: Ir-rekwiżiti mnaqqsa ta' ġarr ta' tagħbija-tal-parentesi u l-binarji ta' appoġġ tal-impjant jippermettu dimensjonijiet iżgħar-sezzjonali ta' travi u kolonni tal-istruttura tal-azzar, li jiffrankaw direttament l-ispejjeż tal-azzar tal-inġinerija ċivili u tal-konkrit.
Għal rinnovazzjonijiet/aġġornamenti tal-impjant eżistenti: Tagħmir ġdid tal-irfigħ jista 'jiġi installat mingħajr tisħiħ estensiv tal-impjant, u ssolvi l-kwistjoni ta' krejnijiet tqal tradizzjonali li jkunu projbittivi minħabba l-piż eċċessiv tagħhom.
Iffrankar sinifikanti tal-Enerġija: Ħfief ifisser inqas reżistenza għas-sewqan għat-tròli u l-mekkaniżmi tal-ġarr. Dan jippermetti l-użu ta' muturi ta' sewqan ta'-qawwa aktar baxxa, li jirriżulta fi iffrankar sinifikanti tal-ispejjeż tal-elettriku-tul. Dan jirrappreżenta filosofija tad-disinn tassew "aħdar".
Żieda fil-Kapaċità ta 'Rfigħ Effettiva: Meta l-kapaċità ta' ġarr-tagħbija ta 'fabbrika hija limitata, il-piż ħafif tal-krejn jippermetti li jiġi allokat aktar marġni ta' tagħbija għall-merkanzija merfugħa, u b'hekk tiżdied il-kapaċità attwali ta 'rfigħ tal-fabbrika.
2. Operazzjoni aktar bla xkiel u Pożizzjonament preċiż
Bidla kwalitattiva minn "kapaċi ta 'rfigħ" għal "irfigħ effiċjenti," li tissodisfa t-talbiet ta'-l-għoli tal-immaniġġjar tal-materjal tal-manifattura ta 'preċiżjoni moderna u loġistika effiċjenti.
Teknoloġija ta 'Kontroll Avvanzata: Veloċità ta' Frekwenza Kompletament Varjabbli
Sistema ta 'Kontroll: Il-mekkaniżmi tal-parank u tat-tròli huma kollha kkontrollati minn konvertitur tal-frekwenza, li jippermetti startjar artab u waqfien tal-muturi, u jeliminaw kompletament ix-xokkijiet mekkaniċi u elettriċi severi assoċjati mal-bidu dirett ta' krejnijiet tradizzjonali.
Preċiżjoni tal-Pożizzjonament Għolja Estremament: Jinkiseb allinjament preċiż, li jagħmilha partikolarment adattata għal applikazzjonijiet li jeħtieġu l-akbar stabbiltà, bħal assemblaġġ ta 'preċiżjoni, tagħbija u ħatt ta' għodod tal-magni, u tqandil tal-ħġieġ jew oġġetti fraġli.
Anti-Sway Effettiva: Aċċelerazzjoni u deċelerazzjoni bla xkiel irażżnu b'mod fundamentali l-ganċ u t-tbandil tal-merkanzija, u jeliminaw il-ħtieġa li l-operaturi ripetutament "isegwu l-vettura" biex jistabbilizzaw it-tagħbija, u jtejbu b'mod sinifikanti l-effiċjenza u s-sigurtà operattiva.
Protezzjoni tal-Merkanzija u tat-Tagħmir: Il-bidu u l-ibbrejkjar ġentili jipproteġu l-ispreader, l-armar, u t-tagħmir u l-prodotti ta 'preċiżjoni li jitneħħew, u jnaqqas il-ħsara tal-prodott u r-riskji tal-kwalità kkawżati mill-vibrazzjoni u l-ħabta.
L-impatt fuq l-istruttura tal-krejn innifsu huwa wkoll minimizzat, u jestendi l-ħajja tas-servizz tat-tagħmir.
3. Disinn Modulari għal Manutenzjoni Faċli
Is-simplifikazzjoni ta' prodotti industrijali kumplessi tippermetti skjerament rapidu, manutenzjoni faċli, u titjib fil-futur, li jimminimizza l-perijodi ta' waqfien.
Karatteristiċi tad-Disinn Modulari: L-unità tas-sewqan "tliet-f'-wieħed" tintegra l-mutur, il-gearbox, u l-brejk f'modulu kompatt. Dan id-disinn joffri struttura kompatta, prestazzjoni affidabbli, u installazzjoni u aġġustament faċli.
Konnessjonijiet Standardizzati: Interfaces bejn komponenti ewlenin, bħar-raġġ prinċipali, travi tat-tarf, mekkaniżmu tal-ivvjaġġar, u kabinett tal-elettriku, huma standardizzati, bħal blokki tal-bini.
Installazzjoni Mgħaġġla u Spiża Baxxa: Il-komponenti huma -immuntati minn qabel u-ikkummissjonati minn qabel fil-fabbrika. Mal-wasla, huma meħtieġa biss immuntar u wajers modulari, li jonqsu b'mod sinifikanti l--ħin tal-installazzjoni fuq il-post u l-ispejjeż tax-xogħol.
Manutenzjoni Faċli u Spiża Baxxa: Il-komponenti huma kompatibbli ħafna, li jippermettu s-sostituzzjoni immedjata ta 'moduli funzjonali sħaħ fuq dijanjosi ta' ħsara, u malajr terġa 'tibda l-produzzjoni. Tiswijiet sussegwenti jeħtieġu biss il-modulu mibdul, li jnaqqas b'mod sinifikanti l-waqfien.
Disinji ta' manutenzjoni-ħielsa jew ta'-ħajja twila (bħal bearings issiġillati u gearboxes lubrikati bi żejt-banju) jeħtieġu spezzjoni u lubrikazzjoni minima ta' kuljum, li jimminimizzaw it-tagħbija tax-xogħol tal-manutenzjoni.
Modifika u Aġġornament faċli: Meta l-proċessi ta 'produzzjoni jinbidlu, li jeħtieġu kapaċità ta' rfigħ akbar, medda itwal, jew livelli operattivi mtejba, il-moduli korrispondenti biss jeħtieġ li jiġu aġġornati jew mibdula, mingħajr skrappjar tal-magna kollha. Dan jipprovdi flessibilità ta' investiment eċċezzjonali.
4. Sigurtà u Affidabilità, Kontroll Intelliġenti
It-titjib tas-sikurezza minn "protezzjoni passiva" għal "twissija attiva," b'mod intelliġenti ttejjeb l-esperjenza operattiva u l-effiċjenza tal-ġestjoni.
Karatteristiċi ta' sikurezza b'ħafna-saffi: Sigurtà mekkanika u elettrika: Karatteristiċi standard jinkludu limitatur ta' tagħbija żejda, swiċċijiet ta' limitu doppju ('l fuq u 'l isfel), buttuna ta' waqfien ta' emerġenza, sistema ta' kontra l--ħabta (għal krejnijiet multipli fuq l-istess binarju), u protezzjoni tal-vultaġġ. Sikurezza strutturali: Ir-raġġ prinċipali jilħaq standards stretti ta 'riġidità, li jiżgura deflessjoni sigura u tħaddim bla xkiel, li ma jxaqqax -.
Dijanjosi tal-ħsarat u illoggjar: Is-sistema timmonitorja l-istatus operattiv ta 'kull komponent f'ħin reali. Jekk isseħħ anomalija, il-kodiċi tal-ħsara u l-kawża jintwerew immedjatament fuq it-touchscreen jew l-interface tal-magna-bniedem, u jiggwidaw lill-persunal tal-manutenzjoni permezz ta' soluzzjoni rapida tal-problemi.
Massimizzazzjoni tas-sikurezza: Prevenzjoni ta 'korriment personali u ħsara lill-proprjetà kkawżata minn ħsara fit-tagħmir, filwaqt li tikkonforma ma' regolamenti stretti ta 'sikurezza internazzjonali (bħal ċertifikazzjoni CE).
Titjib tal-effiċjenza operattiva: Dijanjosi intelliġenti tqassar il-ħin tas-soluzzjoni tal-problemi; tħaddim faċli għall-utent-(bħal kontroll mill-bogħod u console ta' konnessjoni bbażata fuq feedback-) inaqqas il-piż tax-xogħol tas-sewwieq u jtejjeb l-effiċjenza operattiva.
Tbaħħir tal-Prodotti
Prinċipji Ewlenin tal-Ippakkjar
Sikurezza u Stabbiltà: Kun żgur li t-tagħmir li jiżen għexieren jew saħansitra mijiet ta' tunnellati ma jiddeformax jew ma jagħmilx ħsara waqt it-trasport ta'-distanza twila (trasport bil-baħar u bl-art).
Prova għax-xita u l-umdità-: Ipprevjeni li l-komponenti tal-metall jissaddu u jissaddu waqt it-trasport bil-baħar jew il-ħażna barra.
Tikkettar ċar: Iffaċilita l-inventarju, l-identifikazzjoni u l-ħażna mid-destinatarju.
Tagħbija u Ħatt Faċli: Unitajiet ta' ppakkjar-iddisinjati tajjeb jiffaċilitaw il-makkinarju tal-port u l-irfigħ fuq-post.
Tipikament tintuża soluzzjoni ta 'ppakkjar imħallat li tgħaqqad ippakkjar vojt, ippakkjar tal-kaxxa, u pakkett ta' pakkett.
1. Ippakkjar Bare
Komponenti applikabbli: Strutturi kbar tal-azzar bħal travi prinċipali u travi tat-tarf.
Metodu ta 'ppakkjar:
Il-komponenti jitqiegħdu direttament fuq pallets tal-injam rinfurzati jew appoġġi tal-azzar.
Uża ċineg ta'-najlon jew azzar b'saħħa għolja għall-irbit b'ħafna-punti biex tevita r-rombli jew iċ-ċaqliq waqt it-trasport.
Applika grass kontra-sadid fuq l-uċuħ kollha esposti bil-makna, toqob bil-kamin, labar, u żoni kritiċi oħra, imbagħad issiġilla b'materjali komposti li ma jgħaddix ilma minnu u -żejt jew għata/tappijiet tal-plastik.
Kebbeb l-unità vojta kollha b'wrap li ma jgħaddix ilma minnha jew drapp ikkulurit biex tipproteġiha mir-riħ u x-xita.
2. Ippakkjar tal-Kaxxa
Komponenti applikabbli:
Kaxxi tal-kontroll, kabinetti elettriċi, u inverters: Għandhom jiġu ppakkjati f'kaxxi tal-injam magħluqin għal kollox. L-intern għandu jkun reżistenti għall-ilma (eż., miksi b'film tal-plastik) u kontra x-xokk (eż., mimli b'fowm jew fdalijiet tal-karti).
Strumenti ta 'preċiżjoni, mekkaniżmi tat-tròli, u assemblaġġi tas-sewqan: Uża kaxxi tal-injam jew tal-ħadid magħluqin b'saħħithom.
Partijiet żgħar bħal boltijiet, ġewż, labar, u wajers jistgħu jiġu ppakkjati f'kaxxi żgħar tal-injam jew tal-kartun u mqiegħda flimkien f'kaxxa kbira tal-injam.
Metodu ta 'ppakkjar:
Il-kaxxa għandha tkun b'saħħitha biżżejjed biex tiflaħ għall-pressjoni ta 'stivar.
L-oġġetti fil-kaxxa għandhom ikunu mwaħħla b'boltijiet jew ċineg biex jipprevjenu l-moviment.
Il-kaxxi kollha għandhom ikunu ttikkettjati b'mod ċar bl-isem tal-oġġett, in-numru tal-parti, il-kwantità, il-piż gross/nett, u ikoni li jindikaw ir-reżistenza għall-umdità, ir-reżistenza għax-xokk, u l-orjentazzjoni 'l fuq.
3. Għaqda
Komponenti applikabbli: Materjali twal bħal binarji, I-travi, binarji tat-tròli, poġġamani, slielem, eċċ.
Metodu ta 'ppakkjar:
Għaqqad dawn il-materjali f'qatet regolari.
Sikur b'mod sikur biċ-ċineg tal-azzar fiż-żewġt itruf u fin-nofs.
Huwa meħtieġ ukoll trattament tas-sadid-u li ma jgħaddix ilma minnu.
